Kreuzverteiler Tri Clamp

Mit einem Tri-Clamp Kreuzverteiler ist es einfach möglich, einen Verteiler aufzubauen, der zur Regulierung der Flüssigkeitsrichtung oder zur Einrichtung einer Ablassvorrichtung mit nach unten gerichtetem Abzweig und Prüföffnung verwendet werden kann. Diese Art von Kreuzverteilern werden oft genutzt, um einen Valve-Tree bei einer HERMS-Anlage zu realisieren.

Alle Abzweige haben die selben Durchmesser.

Größendetails:

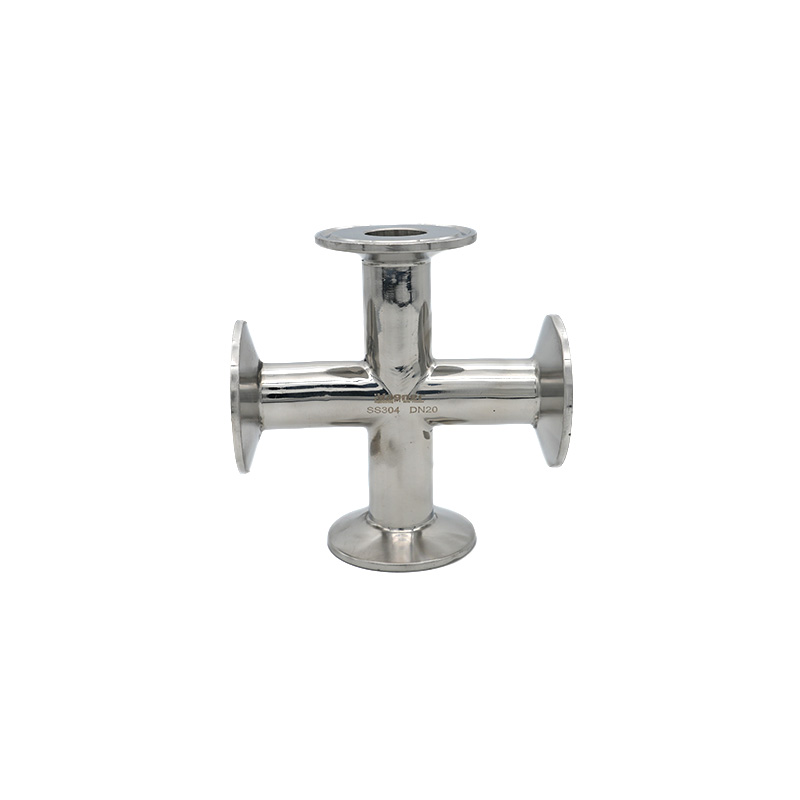

DN 20

• Innendurchmesser: 19,00 mm
• Länge: 104,00 mm
• Flansch: 50,50 mm

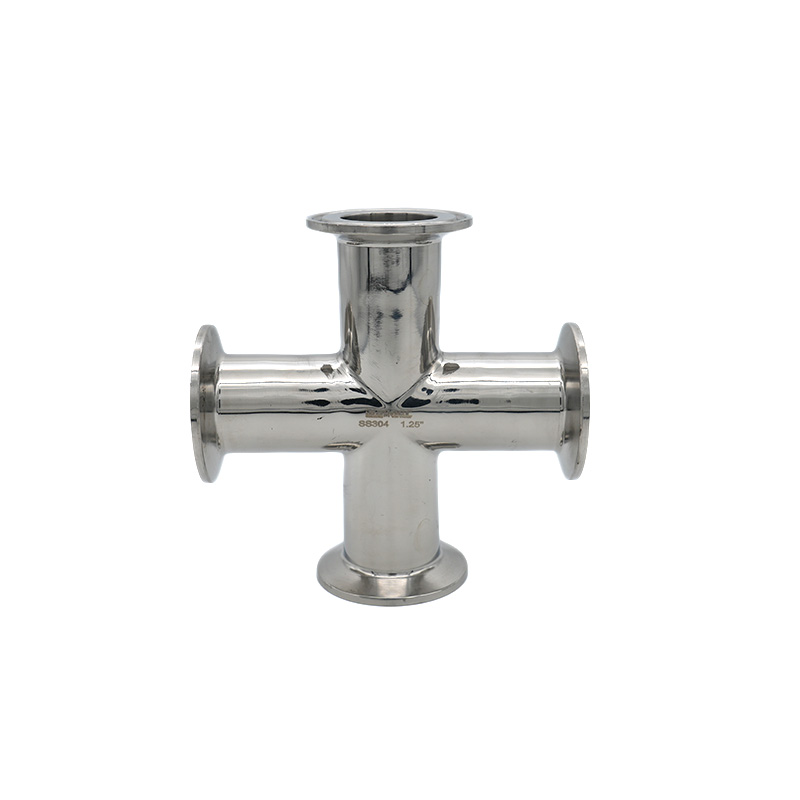

1 1/4″

• Innendurchmesser: 28,80 mm
• Länge: 118,00 mm
• Flansch: 50,50 mm
