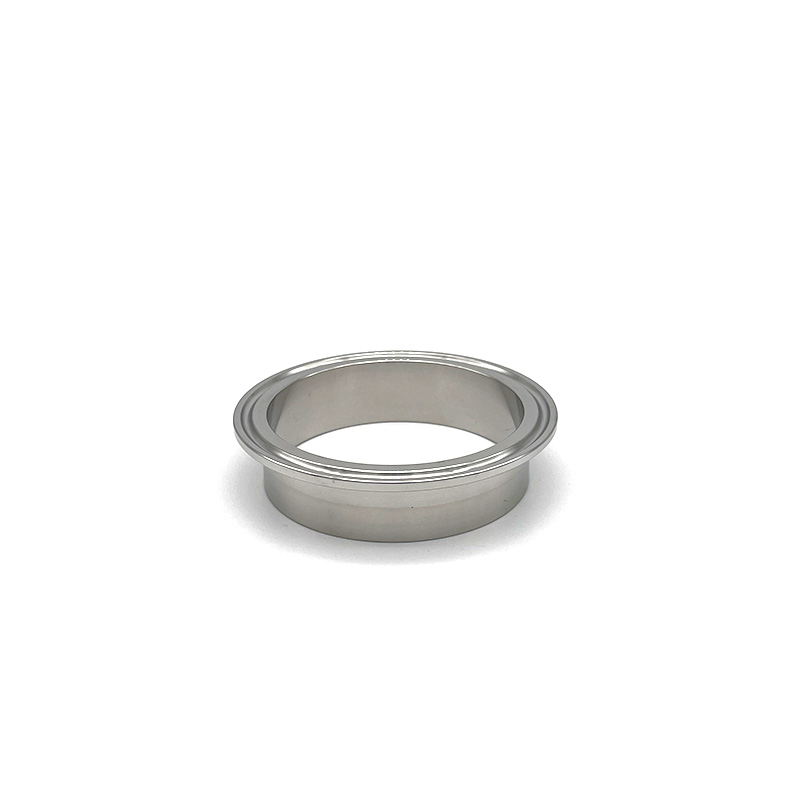

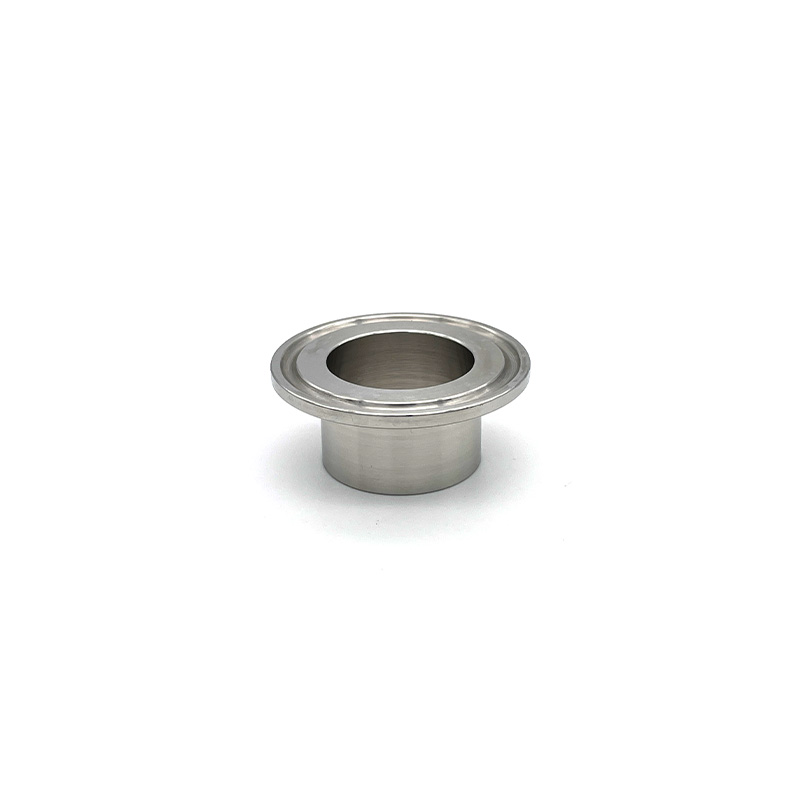

Anschweißstutzen Tri Clamp

Beschreibung

Anschweißstutzen ermöglichen einen festen Tri-Clamp Anschluss an Rohre, Tanks, Töpfe oder ähnlichen.

• Flansch von 50,50 mm bis 130,00 mm

Größendetails:

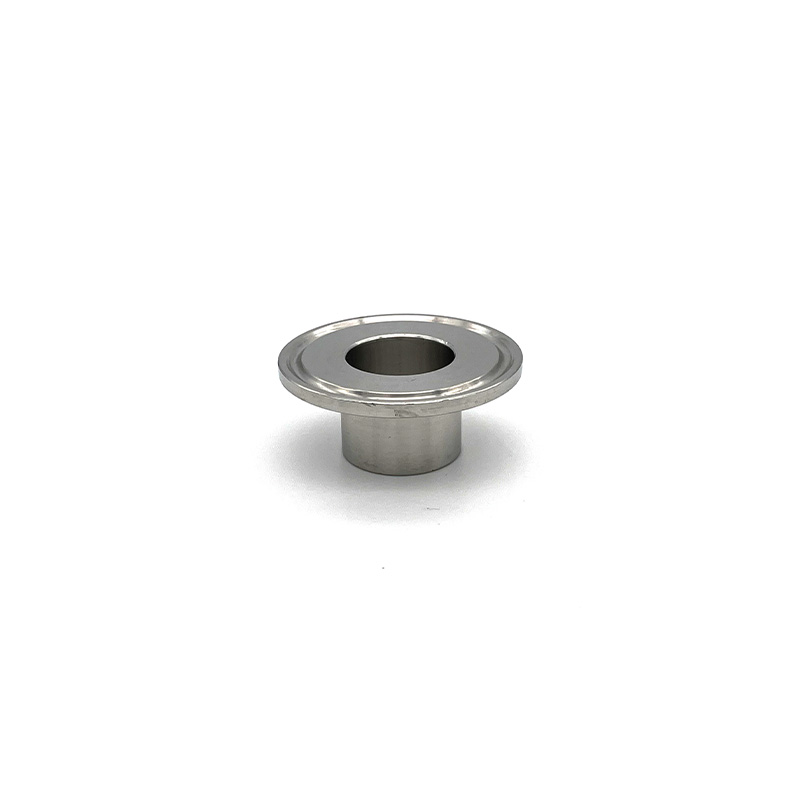

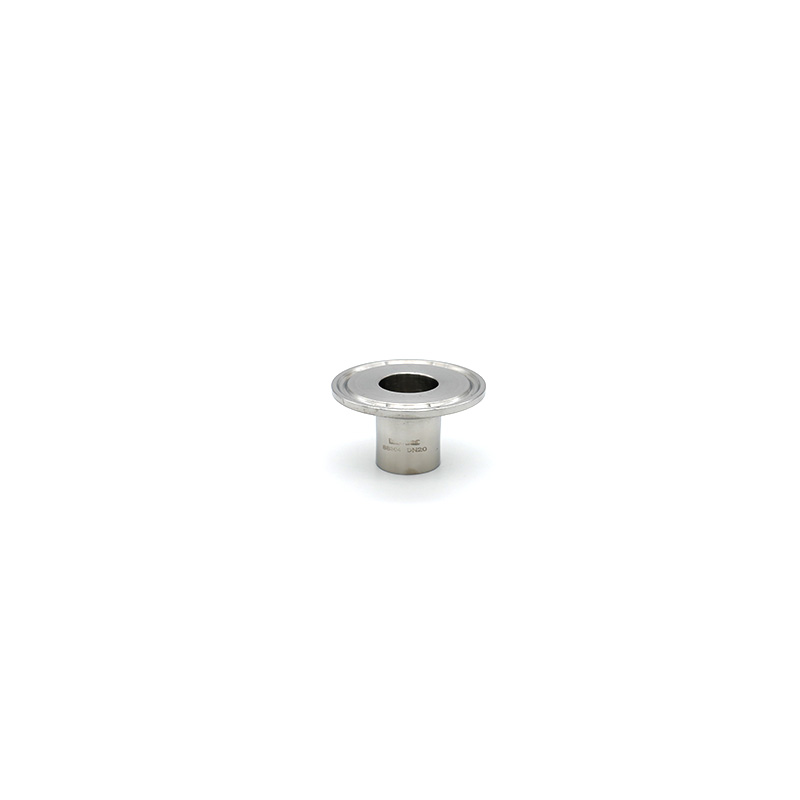

DN 20

• Außendurchmesser: 21,00 mm
• Innendurchmesser: 19,00 mm
• Länge: 33,00 mm
• Flansch: 50,50 mm

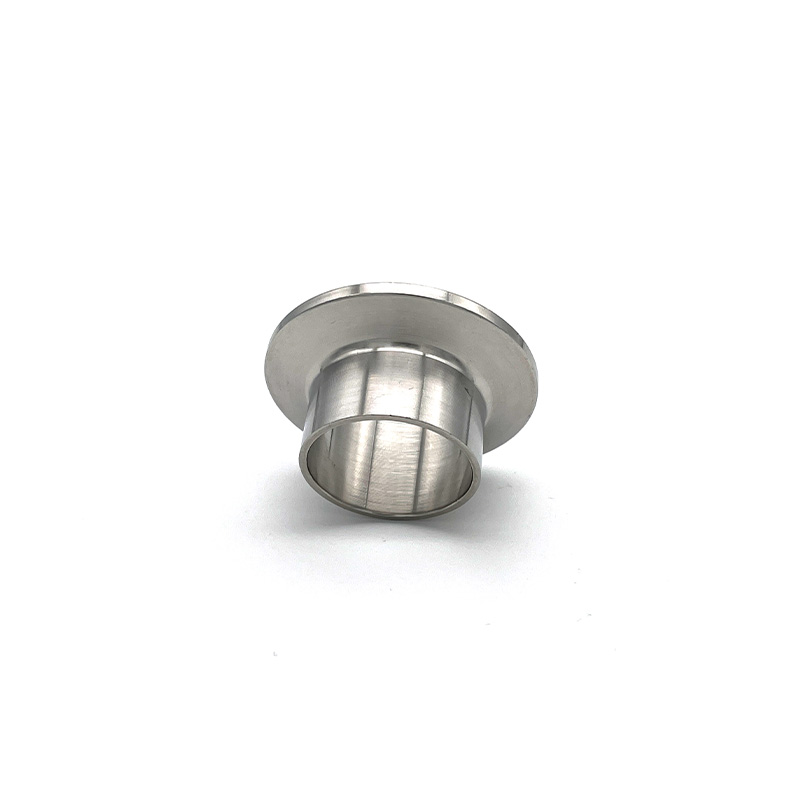

1″

• Außendurchmesser: 25,50 mm
• Innendurchmesser: 22,40 mm
• Länge: 21,50 mm
• Flansch: 50,50 mm

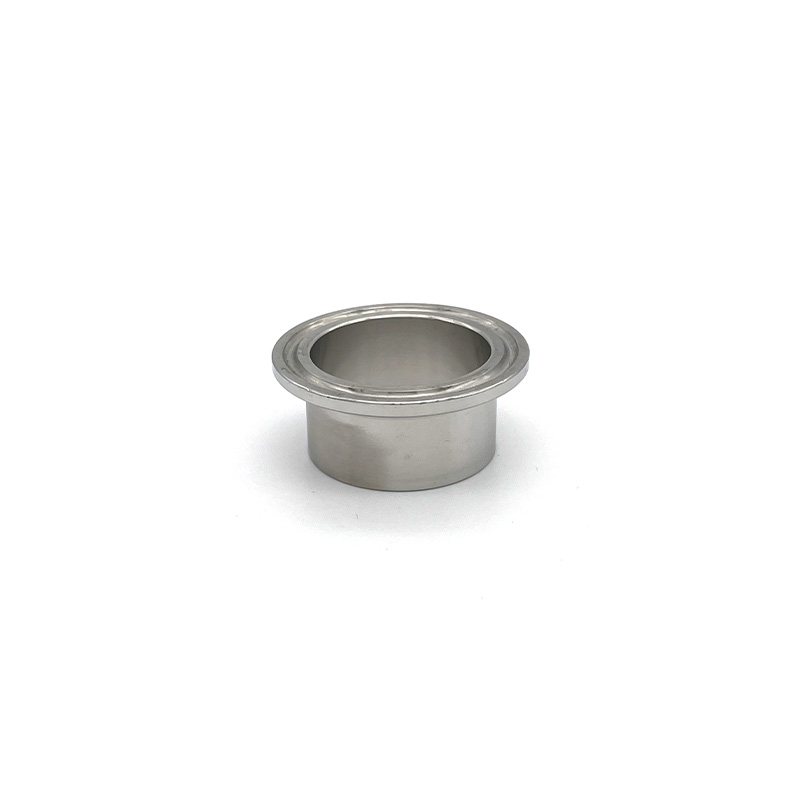

1 1/4″

• Außendurchmesser: 32,00 mm
• Innendurchmesser: 29,00 mm
• Länge: 21,50 mm
• Flansch: 50,50 mm

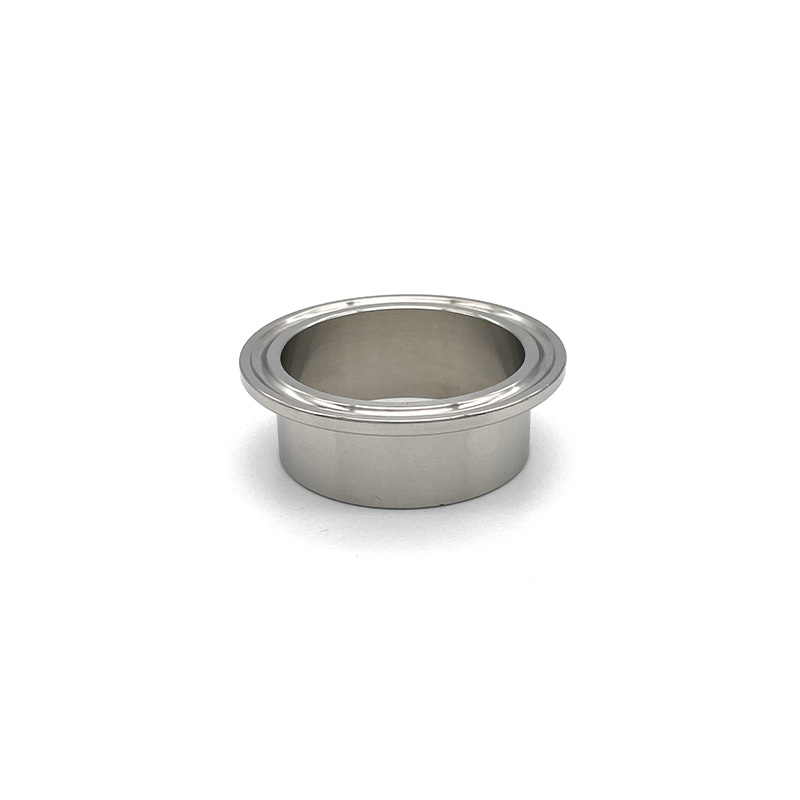

1 1/2″

• Außendurchmesser: 38,20 mm
• Innendurchmesser: 35,20 mm
• Länge: 21,50 mm
• Flansch: 50,50 mm

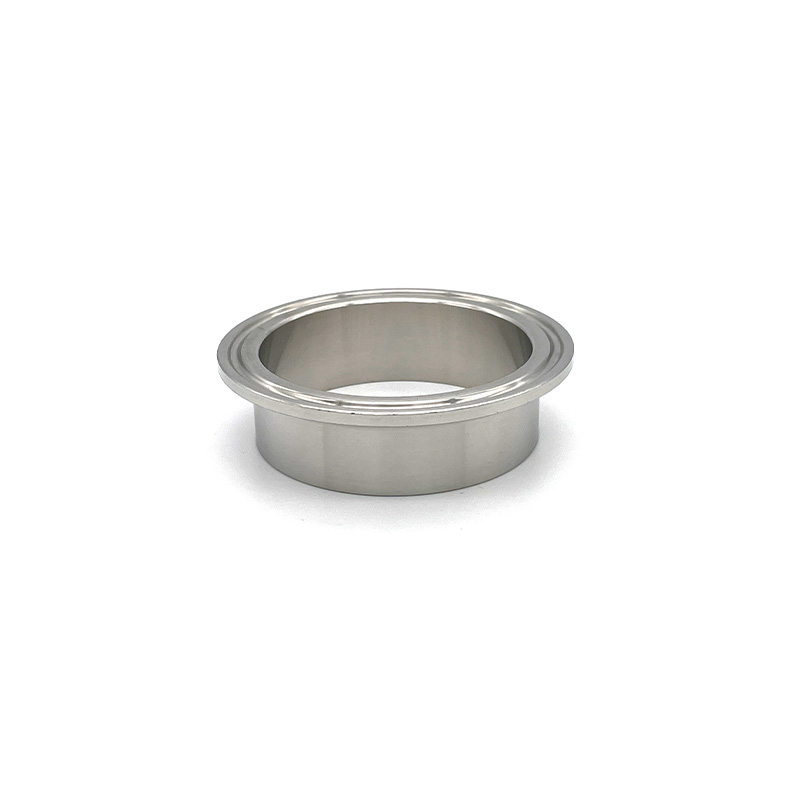

2″

• Außendurchmesser: 51,10 mm
• Innendurchmesser: 48,00 mm
• Länge: 21,50 mm
• Flansch: 64,00 mm

2 1/2″

• Außendurchmesser: 63,70 mm
• Innendurchmesser: 59,50 mm
• Länge: 21,50 mm
• Flansch: 77,50 mm

3″

• Außendurchmesser: 76,20 mm
• Innendurchmesser: 72,30 mm
• Länge: 21,50 mm
• Flansch: 91,00 mm

3 1/2″

• Außendurchmesser: 88,90 mm
• Innendurchmesser: 85,10 mm
• Länge: 21,50 mm
• Flansch: 106,00 mm

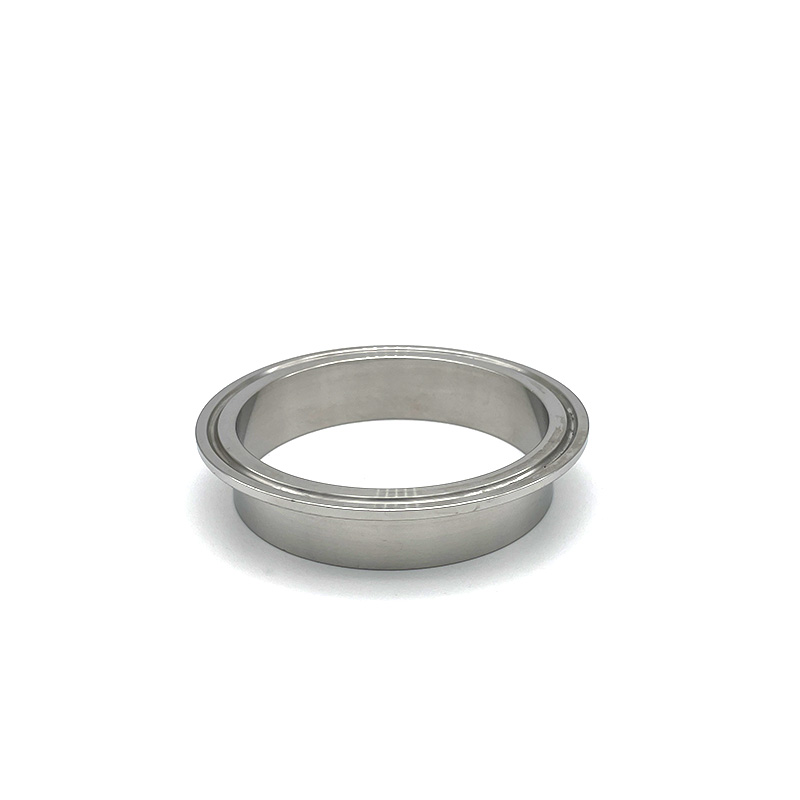

4″

• Außendurchmesser: 101,60 mm
• Innendurchmesser: 97,60 mm
• Länge: 21,50 mm
• Flansch: 119,00 mm

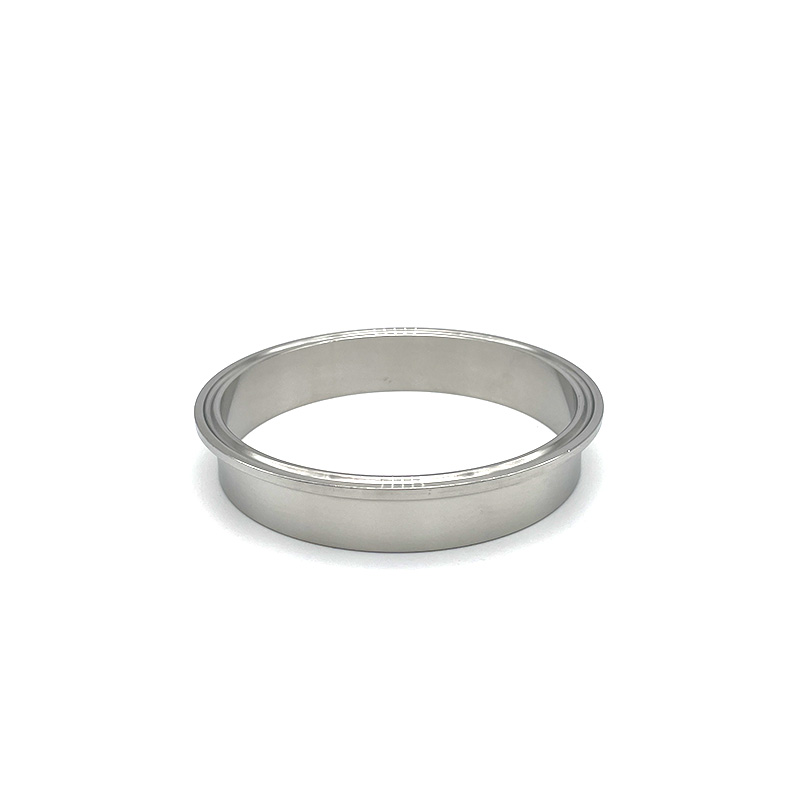

4 1/4″

• Außendurchmesser: 108,00 mm
• Innendurchmesser: 104,00 mm
• Länge: 21,50 mm
• Flansch: 130,00 mm

Tri-Clamp Größen Übersicht:
